Carbon® ECP-600JD是一种高性能的超级导电碳黑，具有独特的支链和多晶许的形态，容易与活性物质颗粒之间充分接触，形成高效导电网络，只需较少的添加量即可达到很高的导电率，有效地降 低电池的内阻，提高电池的倍率和电池容量。
①、超高导电性能可以降低电池的内阻
→不会阻碍正负极间的电子移动，提高电池的充放电效率。
②、超高导电性能及蓬松的体积，使其与其他产品相比只需少量添加就能实现优异的性能
→可以更多地添加活物质，提高了电池的能量密度。减少了制作浆料时的溶剂使用量，降低了生产成本。
③、结构发达，导电通路可以充分吸收电解液
→电子・电荷的移动更通畅。高度发达的结构不容易被破坏，即使活物质的体积发生变化，极片的形状也不会变化，有助于延长电池寿命。
④、金属杂质含量极少，可以大大降低电池的不良率和增强安全性
|
产品 |
DBP吸油量 （ml/100g） |
碘吸附量 （mg/g |
BET比表面积 （㎡/g） |
pH |
挥发分（wt%） |
水分（wt%） |
灰分（wt%） |
|
ECP600JD |
495 |
1050 |
1400 |
9 |
0.5 |
0.2 |
0.01 |
|
ECP-600JD分散液DS660 |
单位 |
标准 |
实测值 |
使用建议 |
|
固含量 |
% |
5.2±0.2 |
5.20 |

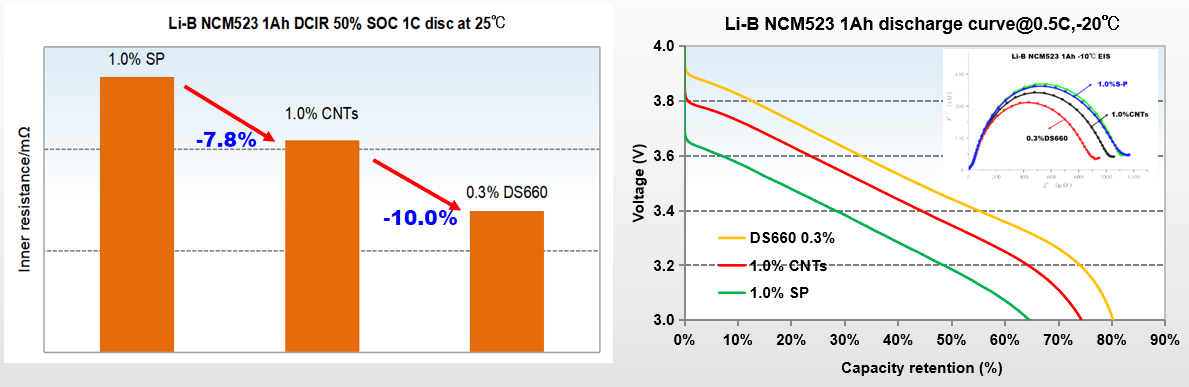

钴酸锂体系：添加量0.1%-0.3% （数码体系~0.1%，快充体系0.2~0.3%） NCM三元体系：添加量0.2%-0.4% 磷酸铁锂体系：添加量0.3%-0.6% 添加量：与市售常规CNTs相比，添加量可相应减少40%~50%； 与SP相比，添加量减少50%-80% |
